Schéma plomberie maison : le guide complet pour un réseau sans erreur

Temps de lecture : 11 minutes

Vous vous lancez dans une construction, une rénovation ou simplement la création d’une nouvelle salle d’eau ? Avant de percer le moindre mur, il y a une étape que trop de bricoleurs sautent : le schéma. Pourtant, un bon plan de plomberie, c’est la carte routière de toute votre eau. Il montre d’où elle vient, où elle va, et par où passent les tuyaux.

Bonne nouvelle : dessiner un schéma plomberie maison n’a rien de réservé aux professionnels. Avec les bons codes couleurs, les bons diamètres et un peu de méthode, vous pouvez tout à fait le réaliser vous-même. On vous explique tout, étape par étape, sans jargon inutile.

À quoi sert un schéma de plomberie ?

Un schéma de plomberie est un dessin technique qui représente l’ensemble du circuit d’eau de votre logement. Il montre le trajet des tuyaux, la position des appareils et les points de raccordement. En clair, c’est le plan qui vous évite de découvrir un problème une fois les murs refermés.

Ce document réunit toujours trois réseaux distincts, qu’il faut penser ensemble :

• Le réseau d’alimentation : il amène l’eau froide et l’eau chaude sous pression jusqu’à chaque robinet.
• Le réseau d’évacuation : il emporte les eaux usées et les eaux-vannes (celles des WC) vers le tout-à-l’égout ou la fosse.
• La ventilation : elle équilibre les pressions dans les canalisations d’évacuation pour éviter les glouglous et les mauvaises odeurs.

Avant même de tracer un trait, il faut donc penser l’ensemble comme un système. C’est le même réflexe que pour le plan électrique de la maison : chaque circuit part d’une source et dessert des points précis. Sur ce type de chantier, on constate souvent qu’un schéma bâclé au départ finit par coûter deux fois plus cher en modifications de dernière minute.

Codes couleurs et symboles : apprendre à lire un schéma

Pour qu’un schéma reste lisible, on utilise des couleurs normalisées. Elles sont les mêmes partout, ce qui vous permet de relire votre plan des mois plus tard sans hésiter. Voici les repères de base.

À cela s’ajoutent quelques symboles simples : un rond pour un robinet d’arrêt, un triangle pour un siphon, une flèche pour le sens d’écoulement. Vous n’avez pas besoin d’être dessinateur industriel. L’important, c’est que vous compreniez votre plan, et qu’un autre bricoleur puisse le suivre en cas de besoin.

Neuf ou rénovation : quel schéma pour votre situation ?

Avant de vous demander comment tracer votre schéma, posez-vous la bonne question : dans quelle situation êtes-vous ? Le point de départ change complètement selon les cas. Voici les trois configurations les plus courantes.

Cas 1 — Construction neuve : la page blanche

C’est la situation la plus confortable. Rien n’existe, donc vous placez chaque appareil au meilleur endroit. Le conseil clé : regroupez les pièces d’eau (cuisine, salle de bain, WC) autour d’un même mur ou d’une même gaine technique. Vous réduisez ainsi les longueurs de tuyaux et les pertes de charge. Pour aller plus loin sur cette phase, notre guide dédié à l’installation de plomberie d’une maison neuve détaille l’ordre des travaux.

Cas 2 — Rénovation partielle : on garde l’existant

Vous refaites une salle de bain ou déplacez un évier. Ici, votre schéma doit d’abord relever l’existant : où passent les arrivées, quels diamètres, quel matériau. Vous greffez ensuite vos modifications dessus. C’est le moment idéal pour prévoir réaménager votre salle de bain avec des points d’eau bien pensés.

Cas 3 — Rénovation lourde : tout est à revoir

Canalisations en plomb, fuites à répétition, installation hors d’âge : mieux vaut repartir de zéro. Le schéma redevient une page blanche, mais avec les contraintes du bâti existant (murs porteurs, dalles, gaines). On voit souvent des bricoleurs vouloir conserver deux ou trois vieux tuyaux « pour gagner du temps » : neuf fois sur dix, c’est cette portion conservée qui fuit six mois plus tard.

Le réseau d’alimentation : eau froide et eau chaude

Le réseau d’alimentation part de votre compteur, passe par un robinet d’arrêt général, puis se divise vers l’eau froide et l’eau chaude. Trois grandes façons de le distribuer existent.

Distribution en série, en dérivation ou en nourrice

• En série (repiquage) : les points d’eau se suivent sur un même tuyau. Économique, mais la pression baisse en bout de ligne.
• En dérivation (té) : on tire une branche à chaque appareil. Bon compromis, très courant en rénovation.

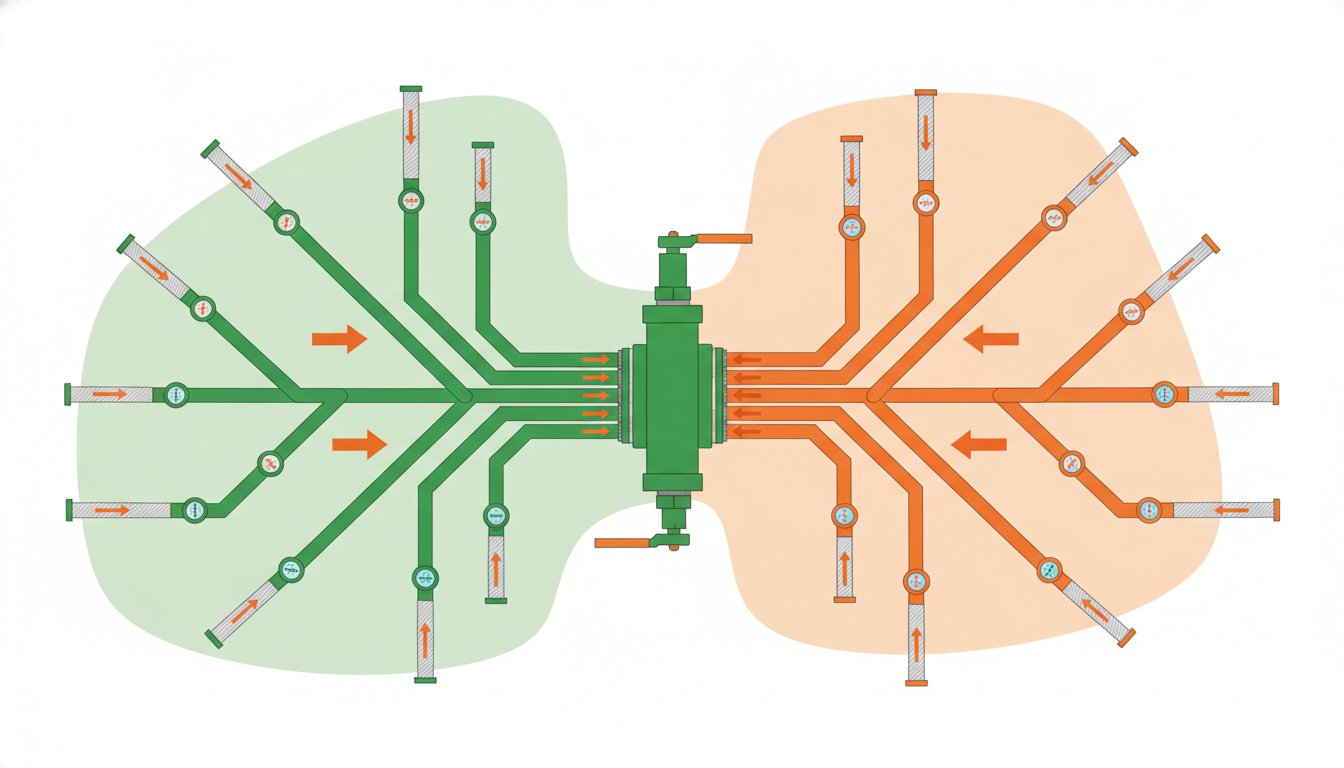

• En nourrice (pieuvre) : un collecteur central distribue un tuyau indépendant par appareil. Pression stable partout et coupure individuelle. C’est la solution reine en neuf.

Quel matériau choisir pour l’alimentation ?

Le choix du tuyau conditionne la facilité de pose et la durabilité. Voici les trois grands candidats en alimentation.

Côté diamètres, on part généralement d’une alimentation générale en 20 mm, puis on réduit vers les appareils : autour de 12 mm pour un lavabo, 13 à 16 mm pour un évier, une douche ou un WC, et 16 à 20 mm pour une baignoire ou une machine gourmande. En pratique, quand on a testé une distribution en nourrice contre un vieux montage en série, la différence de confort à la douche est nette : plus de baisse de pression quand quelqu’un ouvre un robinet ailleurs.

Le réseau d’évacuation : pentes, diamètres et ventilation

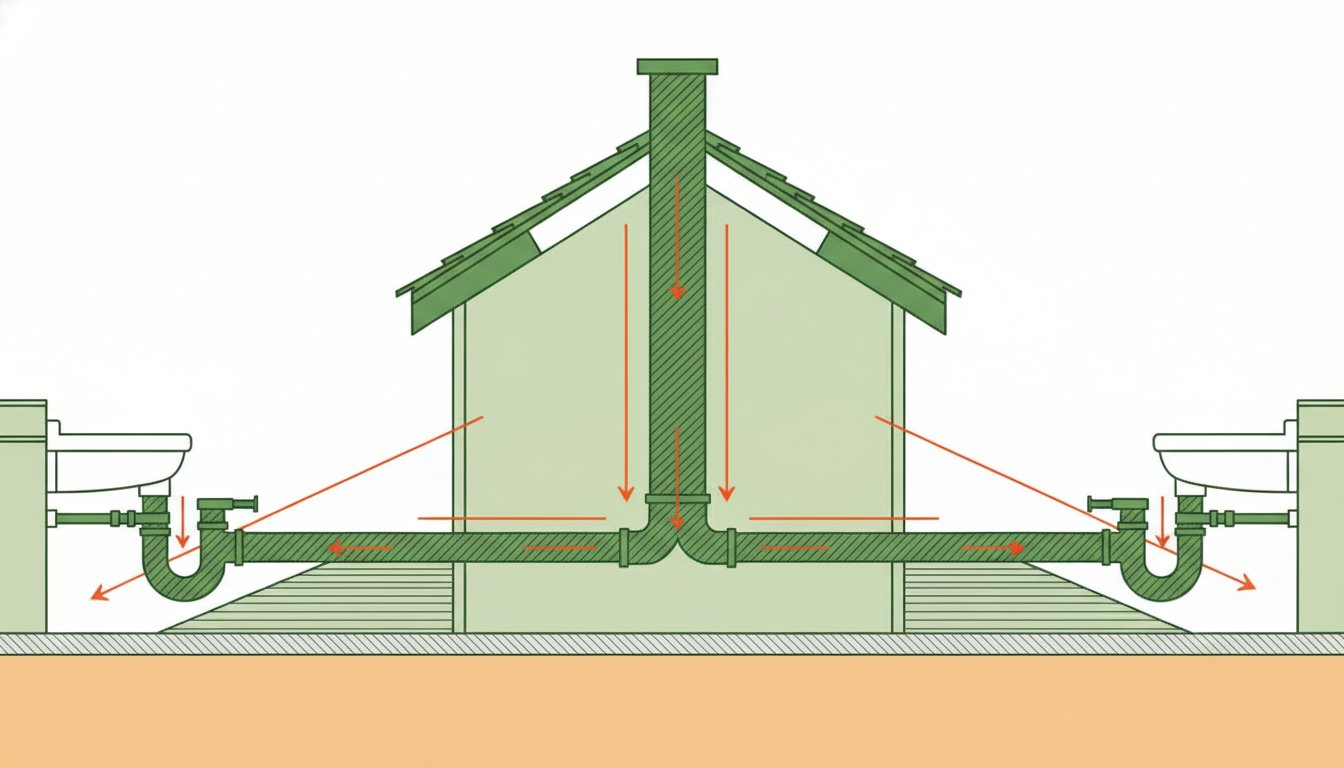

L’évacuation, c’est là que les débutants se trompent le plus. Contrairement à l’alimentation, l’eau y circule par simple gravité. Deux paramètres sont donc vitaux : le diamètre et la pente.

La pente doit rester comprise entre 1 et 3 cm par mètre. Trop faible, l’eau stagne et bouche. Trop forte, l’eau file mais laisse les matières derrière elle, ce qui bouche aussi. Le juste milieu se situe autour de 2 cm par mètre. Ces règles de dimensionnement sont encadrées par la norme NF DTU 60.11, dont les tableaux de diamètres et de débits publiés par le fabricant Nicoll donnent un repère fiable.

Chaque appareil doit posséder son siphon, ce petit coude qui garde un bouchon d’eau et bloque les odeurs d’égout. Enfin, la colonne d’évacuation se prolonge en ventilation primaire jusqu’au toit. Sans cette prise d’air, chaque chasse d’eau ferait un bruit de succion et viderait les siphons voisins.

Dessiner votre schéma étape par étape

Vous avez les couleurs, les diamètres et les pentes en tête. Passons à la pratique. Voici la méthode pour poser votre schéma plomberie maison sur le papier.

1. Partez du plan de la maison à l’échelle et placez chaque appareil sanitaire à sa position réelle.
2. Repérez l’arrivée d’eau et le chauffe-eau, points de départ de tout le réseau d’alimentation.
3. Tracez l’eau froide en bleu, de l’arrivée générale vers chaque appareil.
4. Tracez l’eau chaude en rouge, du chauffe-eau vers les mêmes points.
5. Dessinez les évacuations en gris, en partant de chaque siphon vers la colonne principale, avec la pente indiquée.
6. Ajoutez la ventilation en pointillés et notez les diamètres à côté de chaque tronçon.

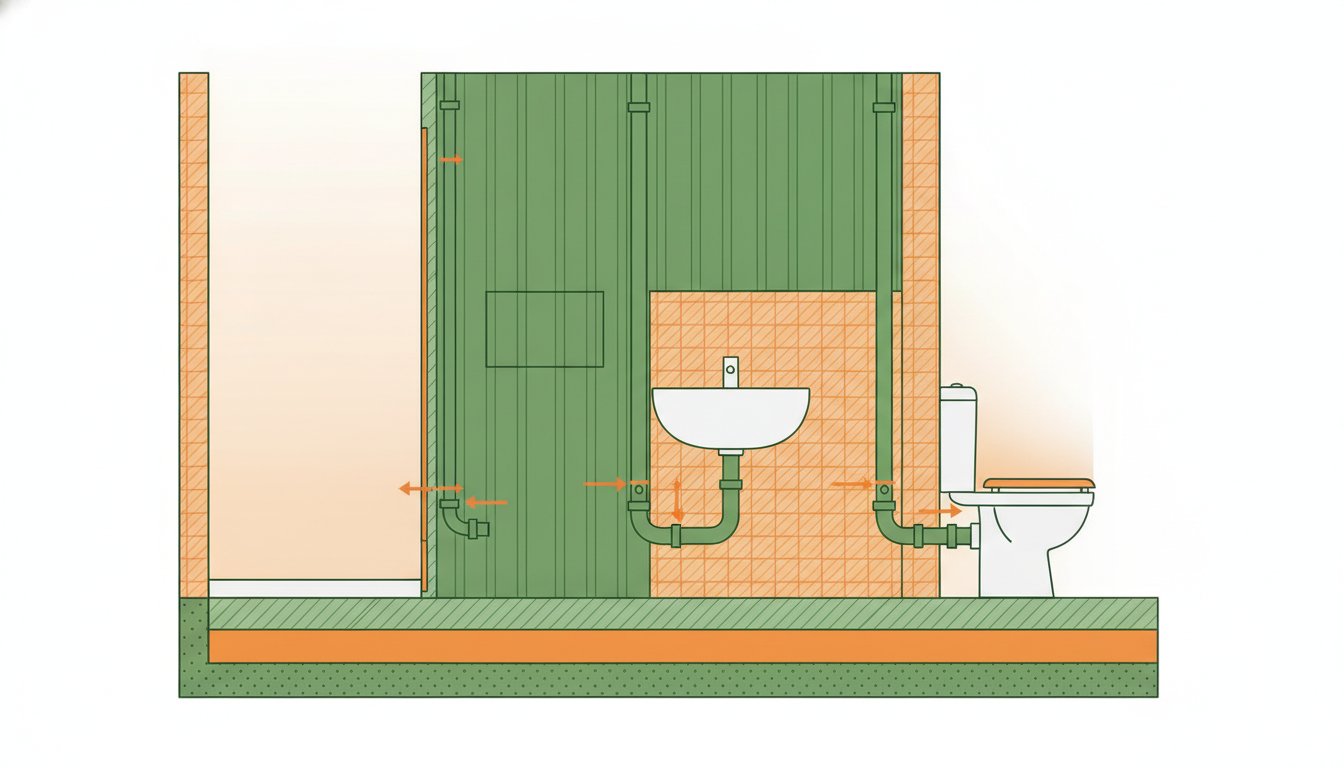

Prévoyez toujours l’accès aux raccords encastrés. Une trappe de visite pour garder l’accès aux raccords vous sauvera la mise le jour d’une fuite. Dans les pièces humides, pensez aussi à des cloisons hydrofuges autour des points d’eau.

Le faire sans être pro : logiciels et méthodes express

Pas à l’aise avec le crayon ? Plusieurs solutions permettent de produire un schéma propre sans expérience.

• Les logiciels gratuits (type outils de plan en ligne) proposent des bibliothèques de symboles plomberie à glisser-déposer. Idéal pour un rendu net et modifiable.
• Le papier millimétré reste la méthode express la plus rapide pour une seule pièce. Une échelle simple (1 carreau = 10 cm) suffit largement.
• Les gabarits imprimables fournissent des symboles normalisés à recopier, pratique pour un débutant qui veut un résultat lisible.

Quelle que soit la méthode, gardez une copie papier sur le chantier. On sous-estime souvent l’utilité de pouvoir annoter son plan au crayon au fil des surprises du bâti.

🆘 SOS : les erreurs de schéma les plus fréquentes

Mon débit est faible en bout de circuit

Pas de panique. C’est presque toujours un problème de diamètre trop réduit ou de trop de coudes en série. Sur votre schéma, vérifiez que la section ne diminue pas trop vite et privilégiez une distribution en nourrice pour les points éloignés.

Ça glougloute et ça sent l’égout

Ce symptôme trahit un défaut de ventilation. Si la colonne d’évacuation n’est pas prolongée en ventilation primaire, les siphons se vident et laissent remonter les odeurs. Ajoutez la prise d’air sur votre schéma avant de refermer les murs.

Une évacuation qui se bouche sans arrêt

Regardez la pente. Une portion trop plate, ou au contraire trop raide, provoque des dépôts. Reprenez le tracé pour viser 2 cm par mètre sur toute la longueur. Ce type d’erreur arrive souvent quand on veut « rattraper » un niveau sur une courte distance.
